新手装机教程：5分钟搞定主板接线与跳线设置

对于第一次自己动手组装电脑的新手玩家来说，最让人头疼的往往不是安装CPU或显卡，而是面对主板边缘那一排排密密麻麻、颜色各异的排针。机箱前面板的开机键、重启键、USB接口、音频接口，这些线缆一旦接错，轻则无法开机，重则烧毁硬件。本文将从实战角度出发，用最直观的方式，带你5分钟搞定主板接线与跳线设置，彻底告别“跳线恐惧症”。

核心结论：主板跳线接线的核心难点在于机箱前面板开关与LED灯的线序排列。只要掌握了“先分组、后对齐、看说明书”的九字真言，并理解Power SW、Reset SW、Power LED、HDD LED这四组线的定义，95%以上的主板都能在3分钟内完成接线。USB 2.0与音频跳线则采用防呆设计，只要对准缺口即可，几乎没有接错的可能。

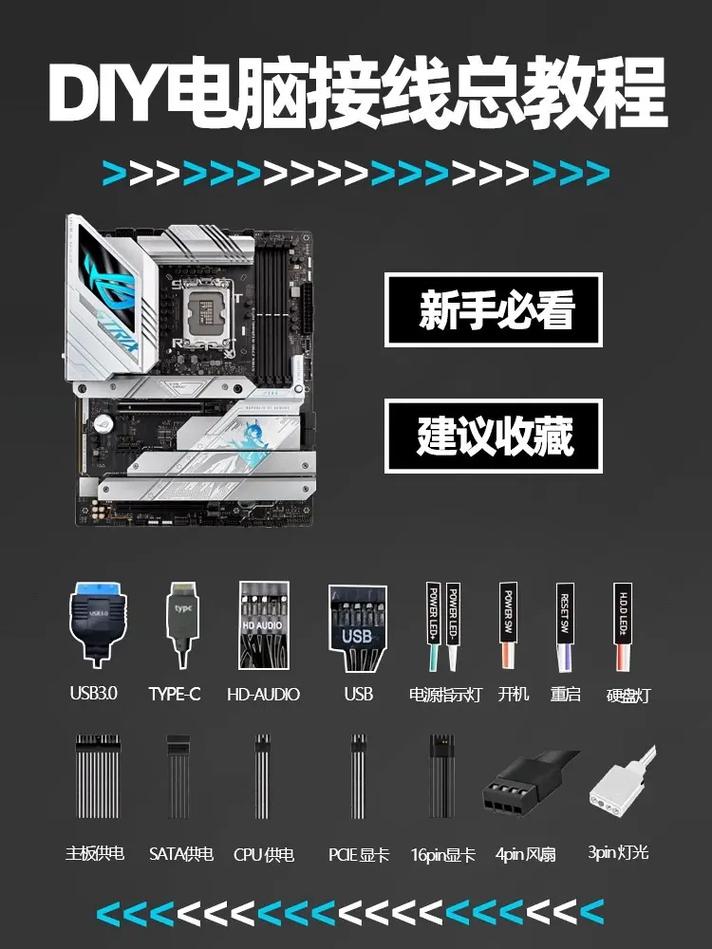

第一步：认清机箱线缆的“五大金刚”

在动手之前，先把机箱里伸出的所有线缆进行分类。通常，你会看到以下五种主要线缆：

1. 前面板开关与指示灯跳线（最细、最杂乱）：这是最容易出错的部分，通常由4-5组双针或单针插头组成，上面印有英文缩写。核心包括：Power SW（电源开关）、Reset SW（重启开关）、Power LED（电源指示灯，通常为双针）、HDD LED（硬盘指示灯，通常为双针）。部分高端机箱可能还有HD Audio（音频跳线）和USB 2.0跳线，但这两者通常独立成块。

2. USB 2.0 前置接口：一个扁平的9针（实际为10针，有一针空缺）插头，上面印有“USB”字样。接口有防呆缺口，反插不进去。

3. USB 3.0 / 3.1 Gen1 前置接口：一个宽大的19针插头，同样有防呆设计，通常位于主板底部或右侧边缘。

4. HD Audio 前置音频接口：一个扁平的9针插头，印有“HD Audio”或“AC97”字样，同样有防呆缺口。

5. 风扇供电线：通常是3针或4针的接口，连接机箱风扇，需要插在主板的SYS_FAN或CHA_FAN接口上。

第二步：攻克核心难点——前面板跳线

这部分是新手翻车率最高的地方。请严格遵循以下步骤：

步骤1：找到主板上的JFP1或F_PANEL接口。这个接口通常位于主板右下角，是一组9针（有时是10针）的排针，但实际引脚定义并非全部有效。不同品牌（如华硕、微星、技嘉）的排列顺序略有差异，但核心逻辑一致。

步骤2：拿出主板说明书（或手机拍下说明书上的接线图）。这是最稳妥的方法。如果说明书丢失，可以直接在主板品牌官网搜索“主板型号 + manual”下载PDF，或者直接看主板PCB上印制的丝印标识。通常，主板排针旁边会印有“PWR”、“RST”、“HDD_LED”等缩写。

步骤3：执行“先正后负”原则。对于Power LED和HDD LED这两组指示灯跳线，它们有正负极之分。通常，彩色线（如红、蓝、绿）为正极，白色或黑色线为负极。如果接反，指示灯不会亮，但不会损坏硬件。重新拔插对调即可。而Power SW和Reset SW则没有正负极之分，随便插都行。

步骤4：按顺序逐个插入。不要试图一次性把整个插头怼进去。正确的做法是：先插Power SW（通常位置在左上角），再插Reset SW（通常在Power SW下方），接着插Power LED（注意正负极），最后插HDD LED。插的时候要垂直、用力均匀，确保针脚完全没入插头。

避坑指南：很多新手会犯一个错误——把Power SW和Reset SW插反了。结果是按开机按钮没反应，按重启按钮却开机了。如果你遇到这种情况，只需要把这两个插头对调位置即可。

第三步：搞定USB与音频跳线（防呆设计）

这部分相对简单，因为接口有物理防呆设计，但仍有几点需要注意：

USB 2.0 接口：观察插头，你会发现其中一角有一个实心方块（堵孔），而主板接口上对应的位置有一个缺失的针脚。对准这个缺口，直接插进去。如果感觉阻力很大，或者插不进去，说明方向错了，绝对不要强行用力，否则会掰弯针脚。

USB 3.0 接口：这个接口比较宽大，插头一侧有凸起的防呆棱。主板接口上通常有一个塑料挡板，对准凸起棱的方向插入即可。注意，这个接口比较紧，插的时候要确保插头完全贴合，听到“咔哒”一声才算到位。

HD Audio 音频接口：同样有防呆缺口，对准主板上的AUDIO接口插入。需要注意的是，部分老机箱可能使用AC97规格的音频线，而现代主板只支持HD Audio。如果插上后前置麦克风没声音，大概率是线缆规格不匹配，需要更换机箱或购买转接头。

第四步：连接机箱风扇与电源供电

这一步虽然不属于严格意义上的“跳线”，但却是新手容易忽略的细节：

风扇供电：机箱风扇的3针或4针接口，需要插在主板的SYS_FAN1/2/3或CHA_FAN1/2接口上。4针接口支持PWM调速，3针接口只能电压调速。插的时候注意接口上的卡扣方向，对准主板插座上的凸起部分。如果风扇不转，检查是否插反或插错接口。

主板24针主供电：这是最大的一个插头，来自电源。它也有防呆设计，通常还有一个辅助卡扣。对准主板上的24针插座，用力按下，直到卡扣“啪”一声锁住。注意，不要接反，否则会烧毁主板。

CPU 8针供电：位于CPU插座附近，通常是4+4针设计。同样有防呆卡扣，对准插入即可。

第五步：通电测试与故障排查

完成以上所有接线后，先不要急着盖上机箱侧板。插上电源线，短接主板上的Power SW针脚（或者直接用螺丝刀触碰一下），观察能否正常点亮。如果出现以下情况，请对照排查：

• 完全没反应：检查电源开关是否打开，电源线是否插紧，主板24针和CPU 8针是否到位。优先检查Power SW是否插对位置。
• 风扇转一下就停：大概率是CPU散热器没装好，或者内存没插紧。重新安装散热器和内存。
• 指示灯不亮：检查Power LED和HDD LED的正负极是否接反，或者插头是否松动。
• 前置USB或音频没反应：检查对应的跳线是否插到位，以及主板驱动是否安装正确。
