装机时，显卡与机箱的尺寸搭配问题，堪称新手翻车重灾区。明明看好了显卡型号，结果买回家发现塞不进机箱，或者勉强塞进去却堵死了散热风道。核心问题在于，你无法仅凭显卡的“型号”判断它能否装进你的机箱，因为同一型号的显卡，不同品牌、不同散热方案，长度和厚度可能天差地别。本文将直接拆解显卡尺寸的三个核心参数——长度、厚度（槽位）、宽度，并给出一个3分钟就能上手的机箱兼容性判断流程，帮你彻底避开“塞不进”的坑。
核心结论
判断显卡能否装进机箱，核心看三组数据：显卡长度 vs 机箱显卡限长、显卡厚度（槽位） vs 机箱PCIe槽位宽度、显卡宽度 vs 机箱宽度。 最直接的避坑方法是：在电商页面找到显卡的“产品尺寸”和机箱的“显卡限长”、“CPU散热器限高”、“电源仓深度”这三个参数，用减法计算，预留至少10-20mm的安装余量。千万别只看“支持长显卡”这种模糊描述。

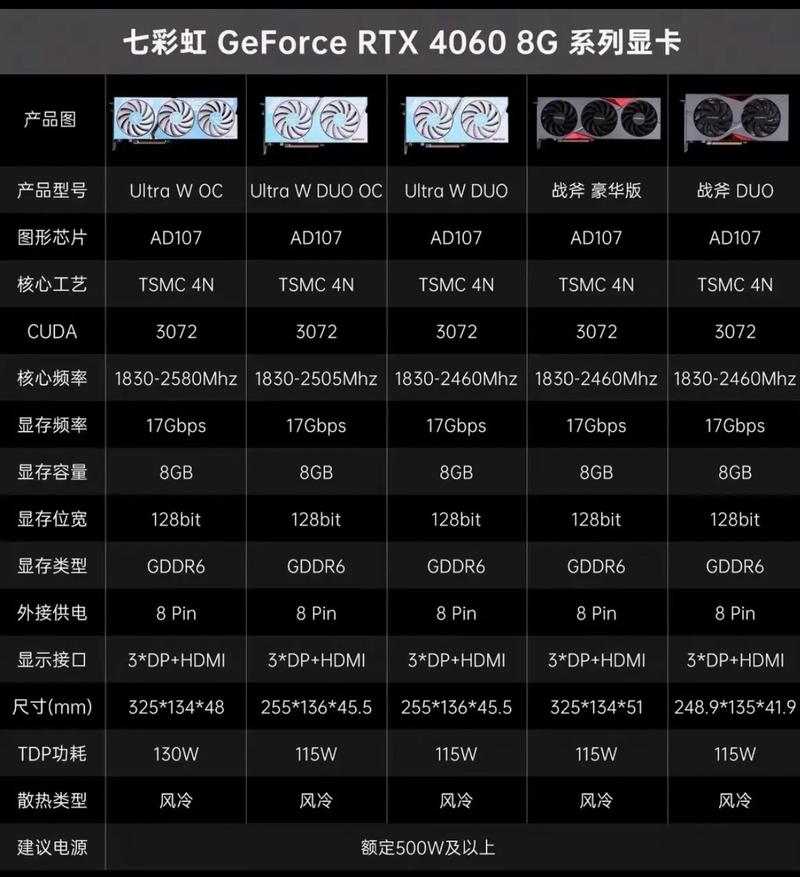

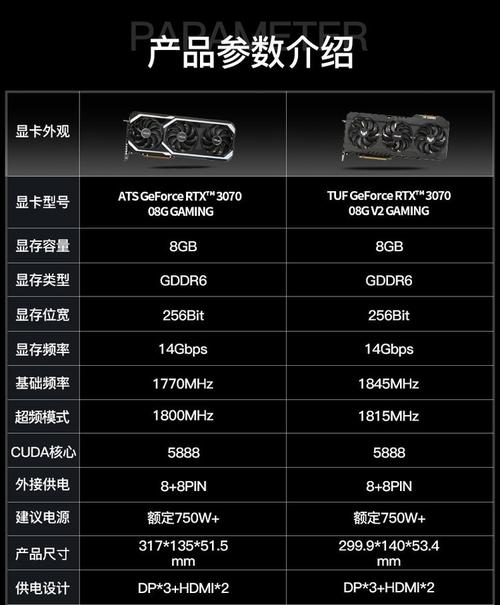

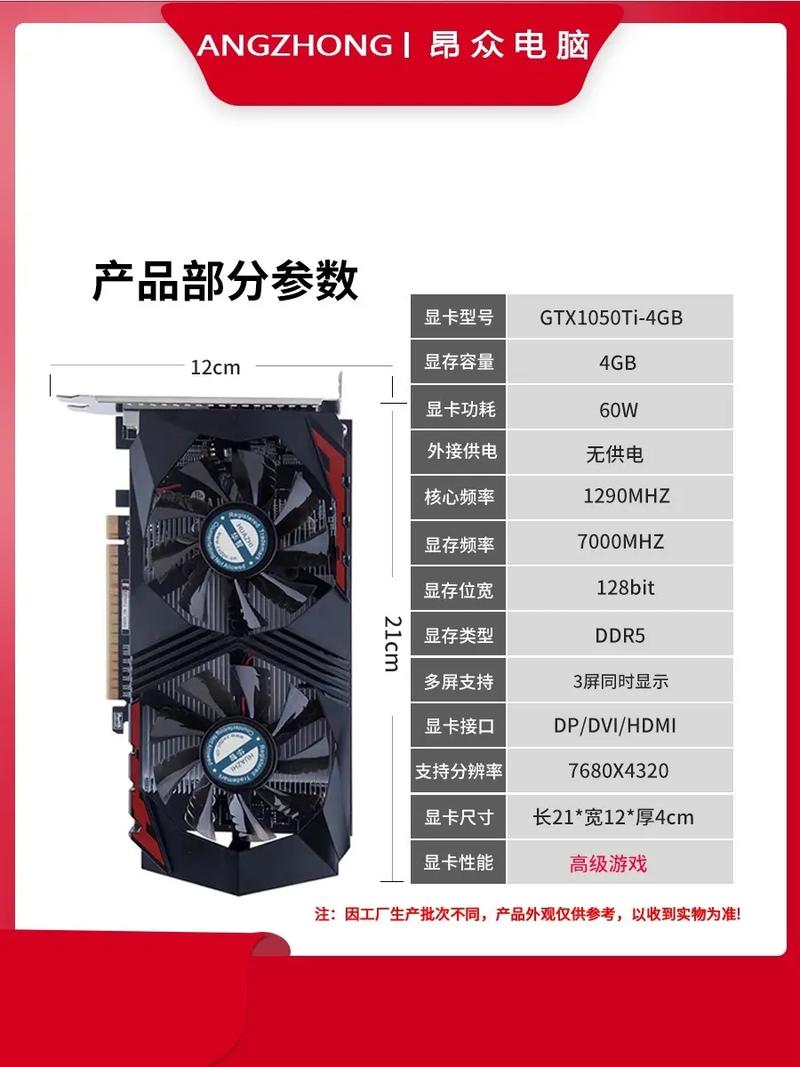

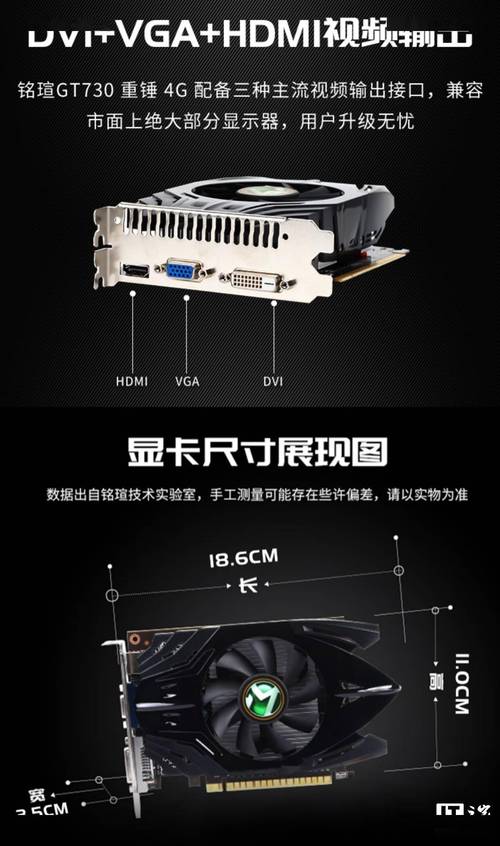

第一步：看懂显卡尺寸的三个关键数字
绝大多数显卡的尺寸参数都包含三个维度，任何一个不匹配都可能导致安装失败。
1. 显卡长度：最直观的硬伤
这是指显卡PCB板加上散热器外壳后的总长度，单位通常是毫米（mm）。这是最容易被忽略的陷阱。同一款RTX 4070，公版卡长度约242mm，但某品牌堆料三风扇版可能达到320mm。你必须找到你具体购买型号的“产品尺寸”中的长度值，而不是只看“4070”这个芯片型号。
2. 显卡厚度（槽位）：决定你能否插紧
厚度通常用“槽位”表示，例如2槽、2.5槽、3槽。1槽约等于20mm。这决定了显卡装上后，是否会挡住相邻的PCIe插槽，或者因为挡板太厚而无法完全插入主板插槽。很多小机箱只支持2槽显卡，强行塞入3槽巨无霸会导致显卡金手指无法完全接触，造成接触不良或点不亮。
3. 显卡宽度（高度）：被忽略的散热杀手
宽度是指从显卡挡板（接口端）到PCB板另一侧边缘的距离。这个参数决定了显卡在机箱内横向占据的空间。如果机箱宽度不够（比如窄机箱或电源仓上置机箱），显卡可能会顶到侧板玻璃，或者紧贴侧板导致风扇吸不到风，散热效率直线下降。对于大型三风扇显卡，建议机箱宽度（CPU散热器限高）至少比显卡宽度多出30mm以上。
第二步：查机箱的三个兼容性参数
打开你机箱的电商页面或官方规格表，找到以下三个参数，它们直接对应显卡的三个尺寸。
1. 显卡限长：最基础的硬性门槛
这是机箱官方标注的“最大支持显卡长度”。注意：这个数值通常是理论最大值，实际安装时还要考虑机箱内其他部件（如前置风扇、水冷排、硬盘架）的侵占。例如，机箱标称显卡限长330mm，但你在前面装了2个25mm厚的风扇，实际可用的长度就只剩下305mm了。
2. PCIe插槽位：决定显卡厚度上限
机箱背部的PCIe挡板数量直接决定了你能安装多厚的显卡。一个标准ATX机箱通常有7个PCIe槽位，但很多M-ATX或ITX机箱只有4-5个。如果你的显卡是3槽厚，那么它需要占用3个槽位，你只能安装在能提供至少3个连续空槽的位置。如果机箱只有4个槽位，且你装了其他PCIe设备（如网卡、采集卡），可能就装不下。
3. CPU散热器限高：间接决定显卡宽度
这个参数看似与显卡无关，但它直接反映了机箱的横向宽度。机箱宽度越宽，留给显卡横向伸展的空间就越大。对于宽度超过140mm的大型显卡，建议CPU散热器限高在160mm以上的机箱，否则显卡风扇可能直接贴在侧板上，产生风切声且无法有效散热。
第三步：3分钟兼容性检查流程
按照这个顺序检查，基本不会出错。
第一阶段：核对长度（30秒）
找到你显卡的精确长度（精确到1mm）。找到机箱显卡限长。用机箱限长减去显卡长度，结果必须大于等于0。但强烈建议预留至少10-20mm的余量，用于安装前置风扇或水冷排。如果这个差值小于10mm，建议换机箱或换显卡。
第二阶段：核对厚度（30秒）
确认你的显卡是几槽卡（2槽、2.5槽还是3槽）。查看机箱PCIe挡板数量，并确认你不会在相邻槽位安装其他厚设备（如独立声卡、NVMe硬盘转接卡）。如果卡是3槽厚，而机箱只有4个PCIe槽位，且你打算安装一个2槽厚的网卡，那么总厚度需求就变成5槽，肯定装不下。
第三阶段：核对宽度（1分钟）
找到你显卡的宽度值（通常在规格表里标注为“高度”或“厚度”）。找到机箱的CPU散热器限高。用CPU散热器限高减去显卡宽度，结果至少需要大于30mm。如果差值小于20mm，显卡风扇会非常接近侧板，影响进风。如果差值小于10mm，大概率会顶到侧板。
第四阶段：检查特殊结构（1分钟）
前置电源仓机箱：电源仓会侵占显卡长度空间，需要将电源深度也计算进显卡限长里。例如，机箱标称显卡限长330mm，但前置电源仓深度150mm，那么实际可用长度只有330-150=180mm，只能装短卡。下置电源仓机箱：如果电源仓上方有镂空或散热孔，对显卡影响不大，但要注意电源线是否会顶到显卡风扇。ITX机箱：很多ITX机箱对显卡宽度有严格限制（如支持“2槽卡，宽度不超过130mm”），必须仔细看规格表里的“支持显卡尺寸”详细描述，而不是只看“支持长显卡”。
避坑指南：这些商家不会主动告诉你
1. “支持长显卡”不等于“支持你的长显卡”
很多机箱宣传“支持380mm长显卡”，但实际是因为它前面板没有风扇位，或者你只能牺牲前置风扇位。如果你需要装水冷排或前置风扇，实际可用长度会大幅缩水。建议直接问客服“在安装前置240水冷的情况下，显卡限长是多少”。
2. 显卡厚度与挡板设计有关
有些显卡虽然标称2.5槽，但它的散热器背板或风扇罩会凸出，实际安装时可能需要占用3个槽位的空间。建议在商品评价里找实拍图，看用户装机后的效果，特别是侧板与显卡之间的缝隙。
3. 显卡宽度与机箱侧板结构
部分机箱侧板有凸起设计（如侧透玻璃有弧形或凸起），这可以额外增加几毫米的宽度余量。但如果你装的是标准侧板，千万别指望这一点。最稳妥的方法是：在购买前，用尺子量一下你机箱内部从主板螺丝柱到侧板内侧的净空高度，减去显卡宽度，留出至少20mm的呼吸空间。
常见问题解答（FAQ）
答：很可能是机箱前置风扇或硬盘架侵占了空间。标称的330mm通常是机箱内部最大物理空间，但如果你装了前置风扇（厚度25mm），实际可用长度就变成305mm。建议在安装前，先卸下所有前置风扇和硬盘架，再尝试安装显卡。如果还是装不进，说明机箱结构设计问题，建议换机箱或换短卡。
答：理论上可以，但前提是你机箱内没有其他PCIe设备（如无线网卡、采集卡）。3槽显卡会占用3个槽位，剩下1个槽位无法安装任何标准PCIe设备。如果你主板有M.2插槽且不需要额外扩展，可以装。但如果你计划未来加装独立声卡或NVMe转接卡，这个机箱就不够用了。
答：ITX机箱最大的隐藏陷阱是显卡宽度。很多ITX机箱为了紧凑，显卡位紧贴侧板，即使长度和厚度都符合，宽度也容易超限。建议一定要看机箱规格表里的“显卡宽度限制”或“显卡高度限制”，通常会在130-150mm之间。如果找不到这个参数，直接问客服“支持宽度超过140mm的显卡吗？”
