显卡太长装不进机箱？3分钟教你测量兼容尺寸

显卡到手却发现塞不进机箱，这是DIY装机中最令人崩溃的“最后一厘米”问题。很多人只盯着显卡的型号和性能，却忽略了机箱内部那个有限的空间。其实，测量显卡与机箱的兼容性，核心只需要关注三个关键维度：长度、宽度（厚度）和高度。这篇文章将手把手教你如何用一把卷尺，在3分钟内精准判断你的显卡能否顺利入住新家，彻底告别“大力出奇迹”的尴尬。

第一步：读懂显卡的“三围”数据

动手测量前，先要明确显卡上哪几个数字会跟机箱“打架”。显卡的尺寸通常由三个参数构成：长度（PCB+散热器）、宽度（越肩高度）和厚度（占用PCIe槽位）。长度是最容易出问题的，尤其是高端卡，动辄320mm以上，塞进紧凑型机箱几乎等于噩梦。宽度决定了显卡是否会顶到机箱侧板或CPU散热器，而厚度则影响你能否安装侧板，特别是当机箱侧板有凸起设计时。

最稳妥的做法是：去显卡品牌的官网或产品详情页，找到“产品规格”或“技术参数”一栏，直接复制那串精确到毫米的数字。不要轻信电商页面的“兼容性说明”，很多都是笼统的“支持长显卡”而没有具体限长。

第二步：测量机箱的“内部净空”

机箱标称的“显卡限长”往往是理想状态，实际空间会被前置风扇、冷排、电源仓隔板、硬盘笼等部件挤压。你需要测量的是从机箱后部PCIe挡板安装位到机箱前部最内侧障碍物的实际距离。

测量步骤：

步骤1：清空机箱内所有活动部件（如硬盘笼、前置风扇支架），只保留主板和电源。使用卷尺，从机箱后部的PCIe挡板螺丝孔中心位置开始，水平拉向机箱前部。

步骤2：记录下卷尺末端碰到第一个障碍物（如前置风扇、冷排、机箱前钢梁）时的数值。这个数值就是你的实际可用显卡长度。如果机箱标称支持330mm显卡，但前置装了25mm厚的风扇，实际可用长度可能只有305mm。

步骤3：用同样方法测量显卡宽度（越肩高度）。从主板的PCIe插槽表面开始，垂直向上测量到机箱侧板内壁的距离。减去显卡的厚度（通常2.5槽约50mm），剩下的就是显卡顶部到侧板的空间余量。如果这个余量小于5mm，你可能需要选择“薄款”或“短卡”设计的显卡。

第三步：避坑指南——最容易被忽略的“杀手”

除了长度和宽度，还有两个隐藏的兼容性陷阱：电源仓遮挡与CPU散热器干涉。很多下置电源机箱，电源仓顶部会凸起一块，这会直接缩短显卡的“垂直空间”。如果你的显卡是“越肩”设计（比如超过130mm高），它可能会被电源仓卡住，导致无法完全插入PCIe插槽。

另一个常见问题是：显卡与前置风扇/冷排的距离。即使长度足够，如果显卡尾部离风扇叶片太近（小于10mm），高速旋转时会产生严重风切声甚至共振。同样，如果机箱顶部安装了240/360冷排，显卡过长可能会顶到冷排底部的水管接头。

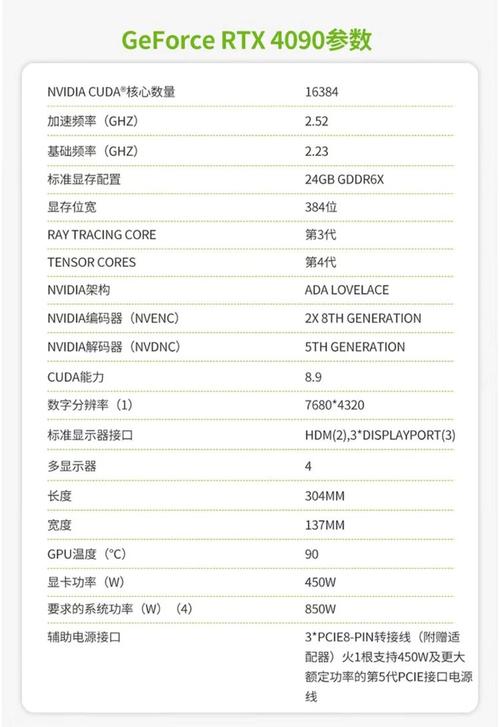

实测翻车案例：某品牌RTX 4090公版显卡长度304mm，但机箱标称限长320mm。实际安装时，前置装了280mm冷排，冷排厚度27mm，加上风扇25mm，实际占用空间52mm。结果显卡尾部距离冷排风扇仅剩2mm，强行安装后风扇异响，最后只能换机箱。

第四步：利用“虚拟装配”工具

如果你不想实际测量，或者机箱已经装好难以拆解，可以借助网络上的虚拟装机模拟器。例如PCPartPicker、显卡品牌官网的“兼容性检查”功能，甚至一些3D建模软件。输入你的机箱型号和显卡型号，系统会自动生成兼容性报告。但注意：这类工具的数据更新可能滞后，尤其是小众品牌或非公版显卡，建议作为辅助参考，最终以实测为准。

第五步：终极解决方案——机箱改造与选择

如果测量后发现确实装不下，不必绝望。有几种低成本解决思路：

方案A：调整前置风扇位置。将前置风扇安装在机箱外侧（如果机箱设计允许），或将冷排改为顶部安装。这能瞬间多出25-30mm空间。

方案B：更换短卡或薄卡。选择长度在270mm以内的“双风扇”或“迷你版”显卡，或者选择厚度仅为2槽的“薄款”设计。

方案C：更换机箱。如果实在无法妥协，直接选择一款显卡限长超过350mm、支持420mm冷排的全塔机箱，一劳永逸。这类机箱内部空间充裕，兼容性几乎没有瓶颈。

方案D：定制模组线。如果只是电源线压迫显卡，可以定制一套长度更短的模组线，避免线材顶到显卡尾部。
