手把手教你电源装机教程，5分钟搞定走线不翻车

电源装机是DIY电脑中最容易让人头疼的环节，尤其是走线，稍不注意机箱内部就会变成一团“蜘蛛网”，不仅影响美观，还可能阻碍风道、积灰难清。这篇教程将带你用5分钟搞定电源走线，从硬件准备到理线技巧，手把手教你避免翻车，打造一个整洁、散热高效的机箱内部环境。

一句话总结

电源走线翻车的核心原因在于：未提前规划线材走向、未使用理线工具、以及粗暴硬掰线缆。 只要掌握“先布局、后固定、最后微调”的节奏，并善用扎带、理线槽和背线空间，5分钟就能让机箱内部焕然一新。

第一步：准备工作与硬件检查

在动手之前，先确认你的电源和机箱是否支持背线设计。绝大多数现代机箱（特别是ATX和M-ATX规格）都预留了背板走线孔和理线槽，但部分老式或紧凑型机箱可能空间有限。你需要准备以下工具：扎带（建议魔术贴式，可重复使用）、剪刀、理线夹（可选）、以及一把小号十字螺丝刀。

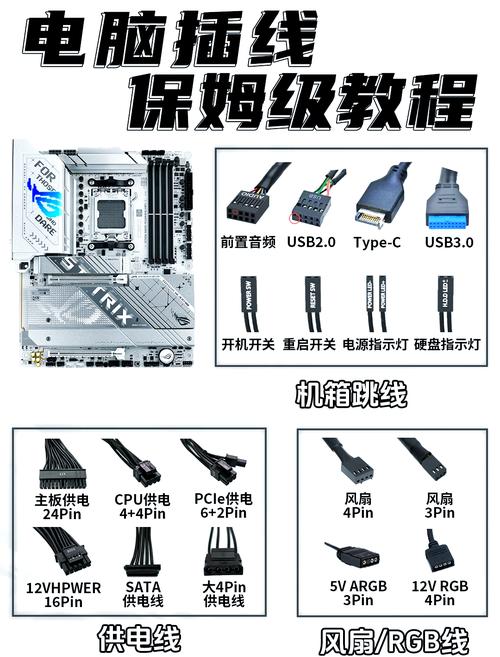

实测发现，模组电源在走线灵活性上远超非模组电源，因为你可以只连接必要的线缆（如主板24pin、CPU 8pin、显卡供电），从源头减少线束体积。如果你的电源是非模组，务必在装机前将多余线缆整理好，避免在机箱内堆叠。

第二步：核心走线策略——先背线，后正面

大部分翻车案例都源于直接在前侧面板里塞线。正确的做法是：将所有线缆从机箱背板穿出，利用背面的空间进行初步整理。 具体步骤如下：

步骤1：穿线顺序
先穿最粗的线：主板24pin供电线。这根线通常最长，需要从电源仓穿过机箱底部的理线孔，再绕到主板右侧的开口处。接着穿CPU 8pin供电线，它需要从机箱顶部或左侧的专用孔位穿出。最后是显卡PCIe供电线和SATA数据线，这些线可以沿着机箱底部或右侧的理线槽走。

步骤2：背板理线

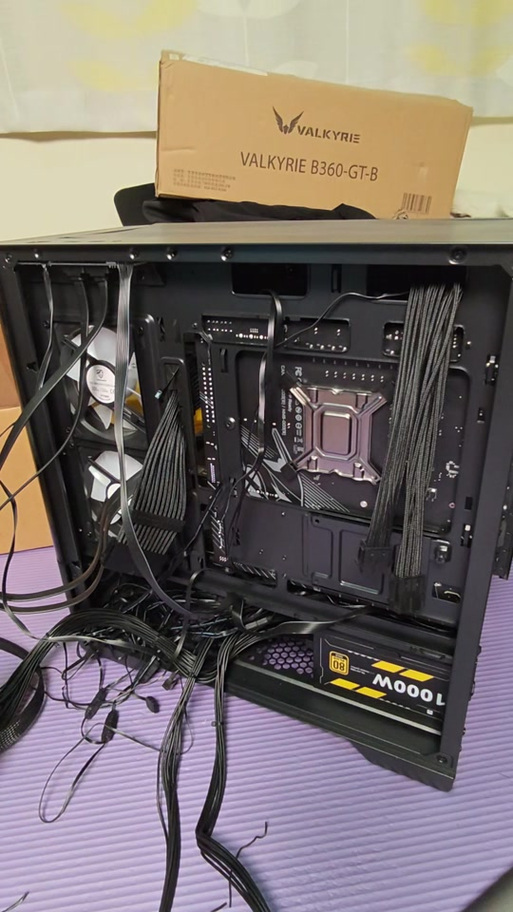

将线缆全部拉到机箱背板后，用扎带每隔10-15厘米固定一次，确保线束不散乱。如果机箱背部有理线槽，直接沿着槽位走线即可。实测发现，使用魔术贴扎带比塑料扎带更灵活，方便后续调整或升级硬件。

步骤3：固定与微调
所有线缆穿回正面后，用扎带或理线夹将露出的部分固定在机箱框架上。注意不要强行拉扯线缆，尤其是电源线和显卡供电线，过度弯折可能导致内部铜线断裂或接口松动。

第三步：避坑指南——常见翻车点与解决方案

翻车点1：CPU供电线长度不够
部分电源的CPU 8pin线较短，如果机箱是顶部电源仓设计，线缆可能无法绕过主板。实测解决方案：将CPU供电线从机箱左侧的散热孔穿出，而不是强行走顶部。如果线缆实在不够长，可以购买延长线（注意选择16AWG规格，避免过热）。

翻车点2：显卡供电线挡风扇
高端显卡通常需要2-3个8pin接口，如果线缆从显卡上方走，很容易挡住机箱顶部的散热风扇。正确做法：将显卡供电线从机箱底部或右侧的理线孔穿出，沿着显卡边缘走，用扎带固定在显卡支架上，避免与风扇叶片接触。

翻车点3：SATA数据线乱成一团
SATA线虽然细，但数量一多就容易缠绕。建议使用直角SATA线，减少弯折空间。走线时将所有SATA线束成一股，用扎带固定在硬盘仓底部，或者沿着机箱前部的理线槽走。

第四步：5分钟快速走线实操演示

以一款标准ATX机箱（支持背线）搭配模组电源为例：

0-1分钟： 将电源放入电源仓，拧紧四颗螺丝。将主板24pin线从机箱底部理线孔穿出，插入主板接口。

1-2分钟： 将CPU 8pin线从机箱顶部左侧的孔位穿出，插入主板CPU供电接口。注意线缆不要压在CPU散热器下方。

2-3分钟： 将显卡PCIe供电线从机箱底部或右侧的孔位穿出，根据显卡接口位置（通常在显卡右侧或顶部）预留长度。

3-4分钟： 将SATA供电线和数据线从硬盘仓附近穿出，连接硬盘后，用扎带将多余线缆固定在背板。

4-5分钟： 检查所有线缆是否顺畅，用扎带收紧背板线束，合上背板侧盖。此时机箱正面应只有必要的接口线，其余全部隐藏在背板后。

常见问题解答（FAQ）

电源走线并不难，关键在于提前规划、善用背板空间、以及避免暴力操作。按照上述步骤，5分钟内你就能完成一套整洁、高效的走线方案。下次装机时，不妨试试这些技巧，你会发现机箱内部不仅更美观，散热和后续升级也会轻松很多。
